Power Designer中绘画一个完整逻辑模型的详细操作方法

很多的用户们在使用Power designer软件的时候，不是很熟悉其中是怎么绘画一个完整逻辑模型的?今日这篇教程内就描述了Power Designer中绘画一个完整逻辑模型的详细操作方法。

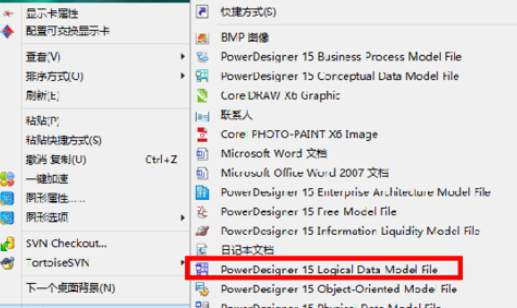

我们需要先右键新建-PowerDesigner 15 Logical Data Model File打开工作空间后即可进行逻辑模型的创建

上述图片中左侧的矩形是工作空间的逻辑模型的名称，右侧是编辑实体、关系的编辑面板。

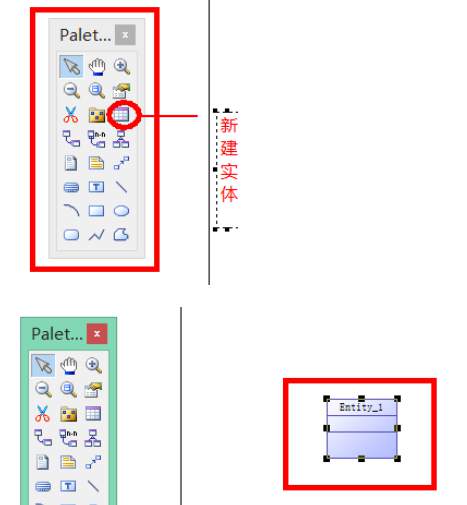

我们先新建实体，左键点击编辑面板的方格图形，在编辑区域再点击左键放到里边，这时就会有一个实体生成了

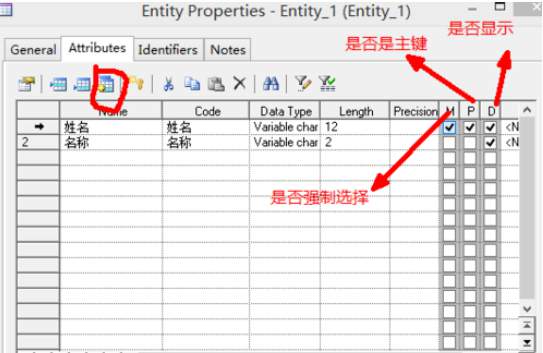

这时双击生成的实体弹出如下属性窗口,可以编辑实体的名称，点击Attributes属性栏可以编辑其实体的属性

接着我们点击确定按钮后即可关闭当前属性编辑栏，刚刚建了一个人员的实体，同样的我们再可以建一个公司的实体如下图：

下面我们再在两个实体建立关系。建立关系点击工具面板的

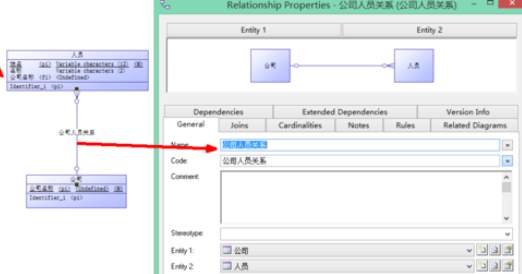

这个是建立的基础关系，一对一，一对多，多对一的关系，双击关系可以弹出编辑关系属性的界面

根据上文为你们所描述的Power Designer中绘画一个完整逻辑模型的详细操作方法，同学们自己也赶紧去动手试试吧!
