AutoCAD2016文件中建立图层的具体操作步骤

很多建筑师们都在使用AutoCAD2016软件，但是你们知道AutoCAD2016文件中如何建立图层吗?下文为你们带来的文章就是AutoCAD2016文件中建立图层的具体操作步骤。

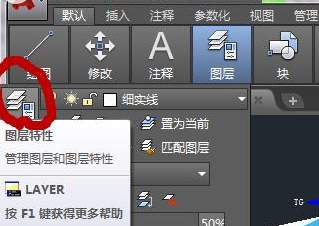

首先我们要在功能面板上找到图层这一栏，如图所示：

然后我们点击鼠标左键，可以看到跳出一个对话框，如图。上面有许多按钮，这次我们所要用到的是图层特性这一栏，鼠标左键点击图层特性。

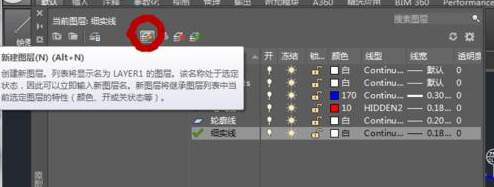

接着打开图层特性，弹出如图所示对话框，大家可以看到，这里面有我已经建立好的6个图层，每一个图层都可以选择不同的线条颜色、线型和线宽。如果要建立新图层，则可以鼠标左键点击如图红线部分新建图层来建立新的图层。

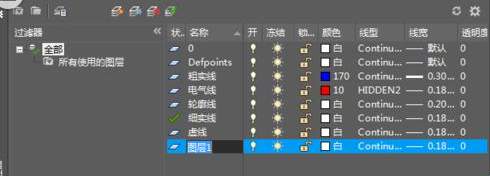

再开新建图层，如图所示，状态栏里就会出现一条新的图层，图层名默认为图层1，你可以改成你所想要的图层名，这个关系不大只是便于区分。

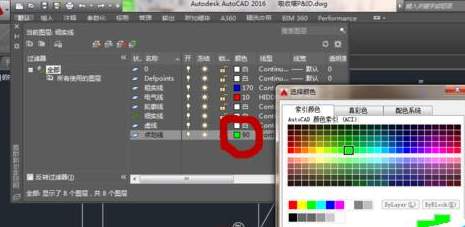

然后你就可以把该图层修改成你所想要的样子了。如图所示，红线部分鼠标左键点击可以图层的颜色进行修改，我把它改成了青色。

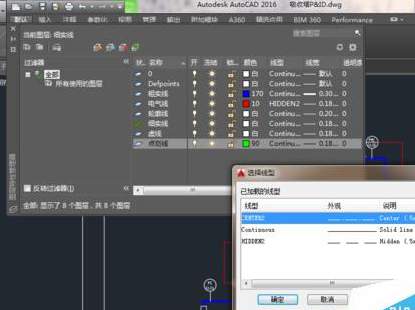

这时我们鼠标左键点击图中红线部分可以对该图层线型进行对应的修改。如图，我的图层名是点划线，所以在线型中选中点划线一栏就可以了。

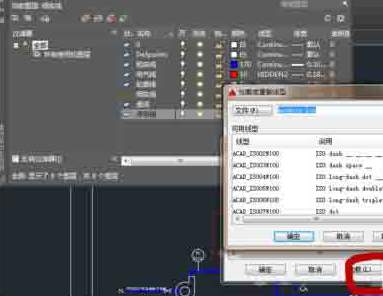

当然，一般刚运行AutoCAD软件的时候，线型里边只有默认实线这一栏，这时候就需要我们自己去加在其他线型。如图所示，点击加载这一栏，我们可以看到会弹出许多新的线型，这时候你只要选中你所需要的线型，点击确定就可以加载到线型栏里了。

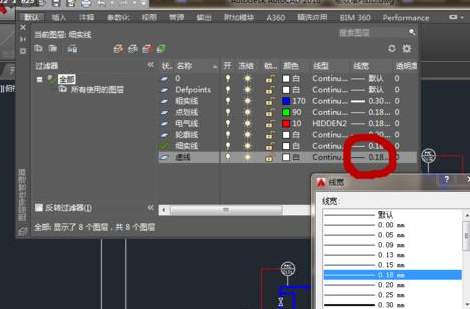

最后一步就是对线宽的修改了。图层新建的时候都是默认线宽，在进行工程图设计的时候就必须对其线宽进行相应的修改，如图所示，鼠标左键点击红线部分就可以选择想要的线宽，然后点击确定即可。这样，一个图层就建立好了，同理可以建立其他图层。

看完了上文描述的AutoCAD2016文件中建立图层的具体操作步骤，你们是不是都学会了呀!
